Como funcionam as máquinas-ferramentas CNC?

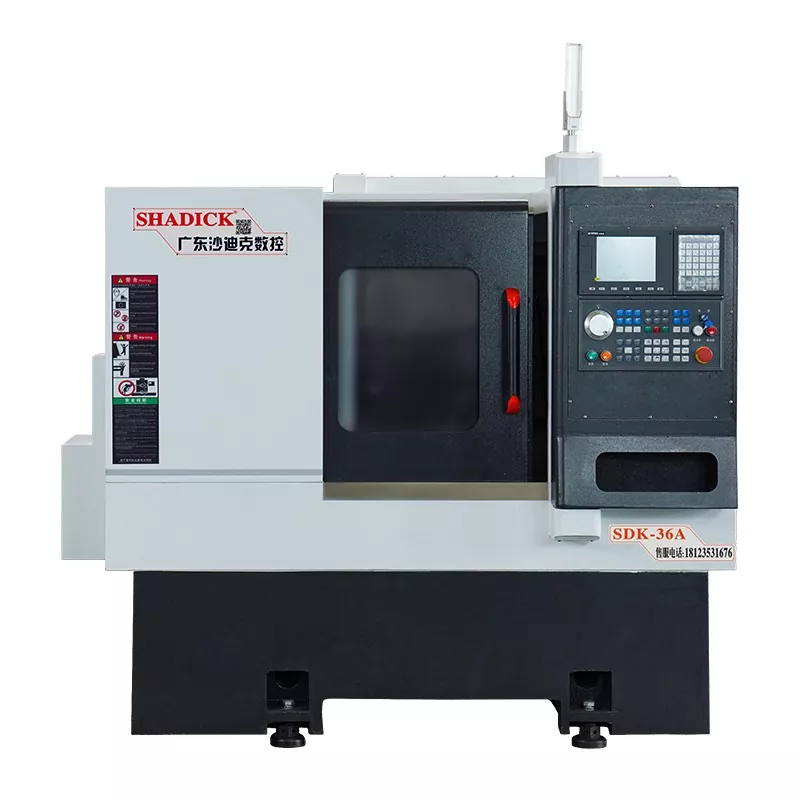

Características estruturais da máquina de arranjo de ferramentas CNC

OMáquina de arranjo de ferramentas CNCpode concluir vários processos simultaneamente, incluindo torneamento externo, fresamento poligonal, rosqueamento e canal.

Ele pode lidar com uma variedade de processos, incluindo torneamento em alta velocidade e fresamento poligonal em baixa velocidade.

Um dispositivo de fixação hidráulico melhora o nível de automação da máquina.

O pé da máquina é integrado e utiliza guias lineares importadas, oferecendo excelente resistência à vibração e alta rigidez.

A moldagem em areia de resina de ferro fundido de alta qualidade e uma estrutura compacta de placa com nervuras proporcionam excelente rigidez e forte resistência à vibração.

Possui guias lineares de alta rigidez, alta precisão e alta velocidade e parafusos de esferas de precisão.

Como trocar ferramentas em uma máquina-ferramenta CNC

1. Troca de ferramentas com porta-ferramentas rotativo

Um porta-ferramentas rotativo é um trocador de ferramentas automático simples, comumente usado emMáquinas-ferramentas automatizadas CNC. Ele pode ser projetado em diversas configurações, incluindo porta-ferramentas axiais quadrados, hexagonais ou tipo disco. Cada porta-ferramenta rotativo contém quatro, seis ou mais ferramentas, e as ferramentas são trocadas de acordo com os comandos do dispositivo CNC.

O porta-ferramenta rotativo deve possuir resistência estrutural e rigidez suficientes para suportar as forças de corte durante a usinagem de desbaste. Como a precisão do torneamento depende em grande parte da posição da ponta da ferramenta, as máquinas-ferramentas CNC não necessitam de ajuste manual da posição da ferramenta durante a usinagem. Portanto, uma solução de posicionamento confiável e uma estrutura de posicionamento adequada são essenciais para garantir a maior repetibilidade possível (normalmente 0,001 a 0,005 mm) após cada indexação do porta-ferramenta rotativo.

2. Troca de ferramenta substituindo a cabeça do fuso

A troca de ferramentas pela substituição da cabeça do fuso é um método de troca de ferramentas relativamente simples para máquinas-ferramentas CNC equipadas com ferramentas rotativas. Este tipo de cabeçote de fuso é essencialmente um magazine de ferramentas de torre. As cabeças do fuso estão disponíveis em configurações horizontais e verticais. A torre normalmente é girada para trocar a cabeça do fuso, permitindo a troca automática da ferramenta. Cada fuso da torre vem pré-instalado com a ferramenta rotativa necessária para cada processo. Quando um comando de troca de ferramenta é emitido, cada cabeçote do fuso gira para a posição de processamento em sequência e engata o movimento principal, fazendo com que o fuso correspondente gire a ferramenta. Outros fusos em posições sem processamento são desengatados do movimento principal.

3. Sistema de troca automática de ferramentas com carregador de ferramentas

Como os porta-ferramentas rotativos e os trocadores de ferramentas do tipo torre não podem acomodar um grande número de ferramentas e não podem atender às necessidades de usinagem de peças complexas, as máquinas-ferramentas CNC com troca automática de ferramentas geralmente usam um trocador automático de ferramentas com um magazine de ferramentas. Este trocador automático de ferramentas consiste em um magazine de ferramentas e um mecanismo de troca de ferramentas, e o processo de troca de ferramentas é relativamente complexo. Primeiramente, todas as ferramentas utilizadas no processo de usinagem devem ser montadas em porta-ferramentas padrão, pré-dimensionados fora da máquina e depois colocadas no magazine de ferramentas de acordo com um arranjo específico. Ao trocar de ferramenta, uma ferramenta é selecionada no magazine. O trocador de ferramentas então remove a ferramenta do magazine ou fuso, troca a ferramenta e instala a nova ferramenta no fuso, devolvendo a ferramenta antiga ao magazine. O magazine de ferramentas possui grande capacidade e pode ser montado lateralmente ou acima da caixa do fuso. DesdeMáquinas-ferramentas CNCcom trocadores automáticos de ferramentas possuem apenas um fuso no cabeçote, o conjunto do fuso deve ser altamente rígido para atender aos requisitos de usinagem de precisão.
