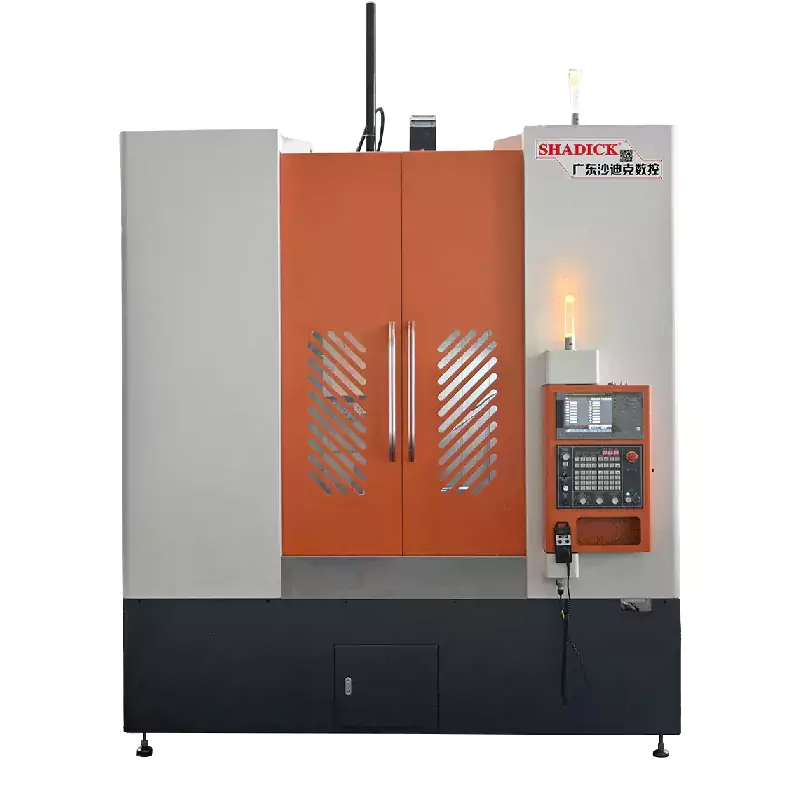

80 máquinas -ferramentas verticais CNC

As 80 Machine Tools CNC verticais estão equipadas com controle de vários eixos, que se adapta de maneira flexível às necessidades de usinagem multifacetadas de peças de trabalho complexas. A posição da bancada de trabalho é intuitiva, a programação é simples e é conveniente para os operadores executar operações de usinagem e ajustes do programa. Ele pode lidar com uma variedade de materiais, incluindo metais, não metais, etc., para atender às necessidades de processamento de diferentes indústrias.

Enviar consulta

Descrição do produto

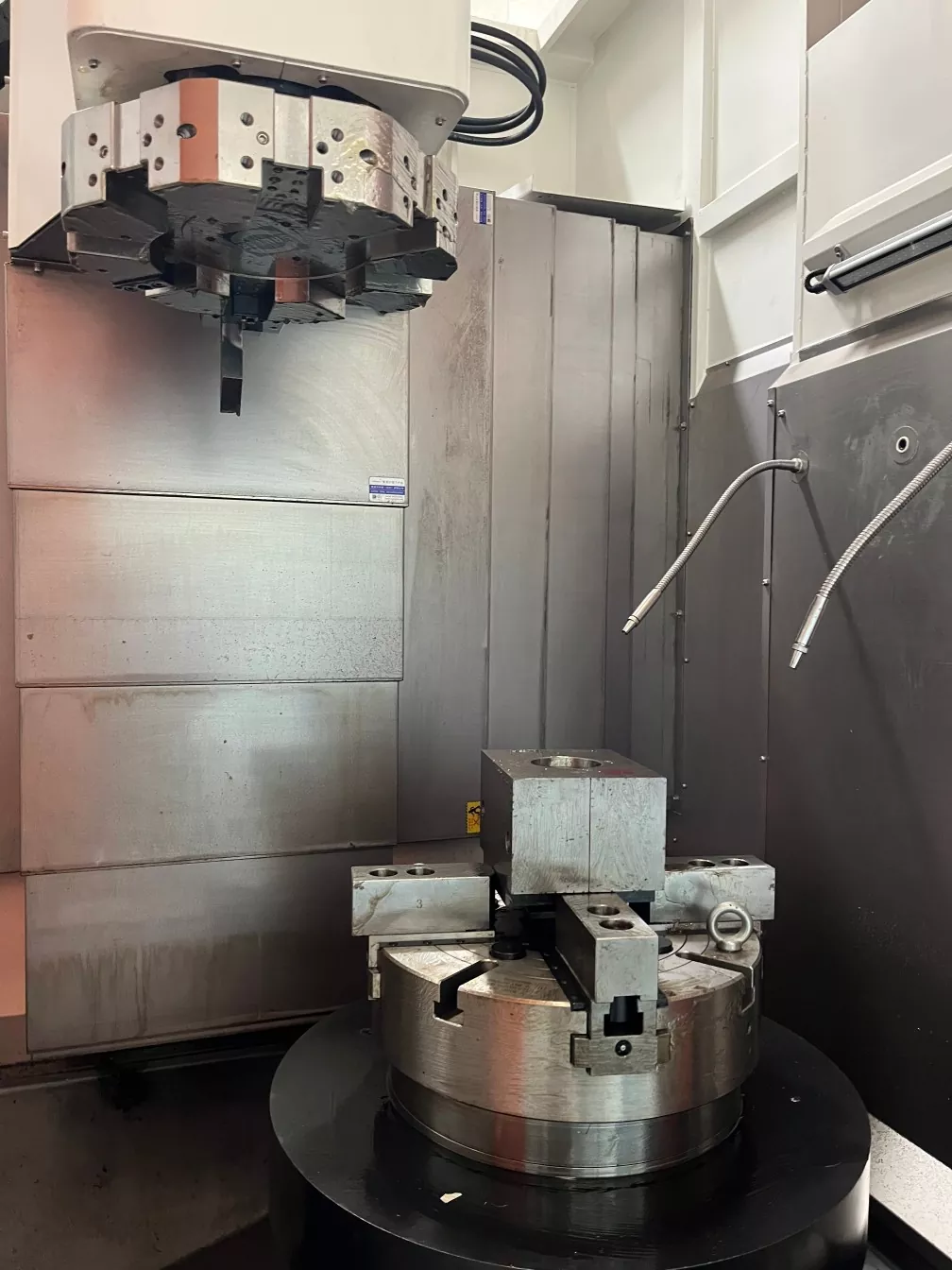

Processamento estável: A peça de trabalho está naturalmente posicionada pela gravidade, fornecendo um anel de corte estável para garantir o processamento de alta precisão. Emparelhado com a torre schott alemã, 80 máquinas -ferramentas CNC verticais têm alta precisão, posicionamento preciso e forte rigidez.

Ambos os eixos (XZ) usam rolos de serviço pesado de 55 mm e hastes de parafuso de 50 mm, suportadas por seis controles deslizantes pesados

Adequado para processamento de peças com grandes diâmetros externos e pesos pesados.

A base da máquina -ferramenta é quase quadrada, com alta rigidez, reduzindo a influência da deformação e do movimento.

Parâmetro do produto （Especificação）

Capacidade de processamento	LC60	LC80
Gire o corpo da cama	Φ700	Φ850
O maior processamento de diâmetro	Φ600	Φ800
Fuso
Nariz do fuso	A2-8	A2-11
Abertura da barra	Φ86	Φ60
Velocidade do eixo	0-2000
Precisão mecânica
Repita a precisão do posicionamento	± 0,008
Disparo do eixo	≤0,008/100mm
Conjunto do eixo	≤0,008/100mm
X, z mira	≤0,008/100mm
X/Z eixo de velocidade rápida	24m/min
Golpe axial
AVC do eixo x	500mm
Golpe de eixo z	750mm
Energia motora
Eixo (servo) e motor	15kW
X eixo (servo) e motor	2,9kW
Eixo z (servo) e motor	2,9kW
Limite
Limite	8 estações de trabalho com 380 bandejas de ferramentas
Outro
Peso	9000 kg	11000 kg
Dimensões mecânicas	245023302650

Festure e aplicação de produto

O processamento de peças pesadas e grandes, como eixos, engrenagens, cubos de rodas etc., são amplamente utilizados em indústrias como fabricação de máquinas pesadas, mineração e extração de óleo. Campos que requerem alta precisão, como componentes aeroespaciais, requerem precisão de usinagem extremamente alta e qualidade da superfície. Fabricação de grandes moldes e componentes de equipamentos: atender às formas complexas e requisitos de alta precisão de grandes componentes, como fabricação de moldes e equipamentos de geração de energia.
