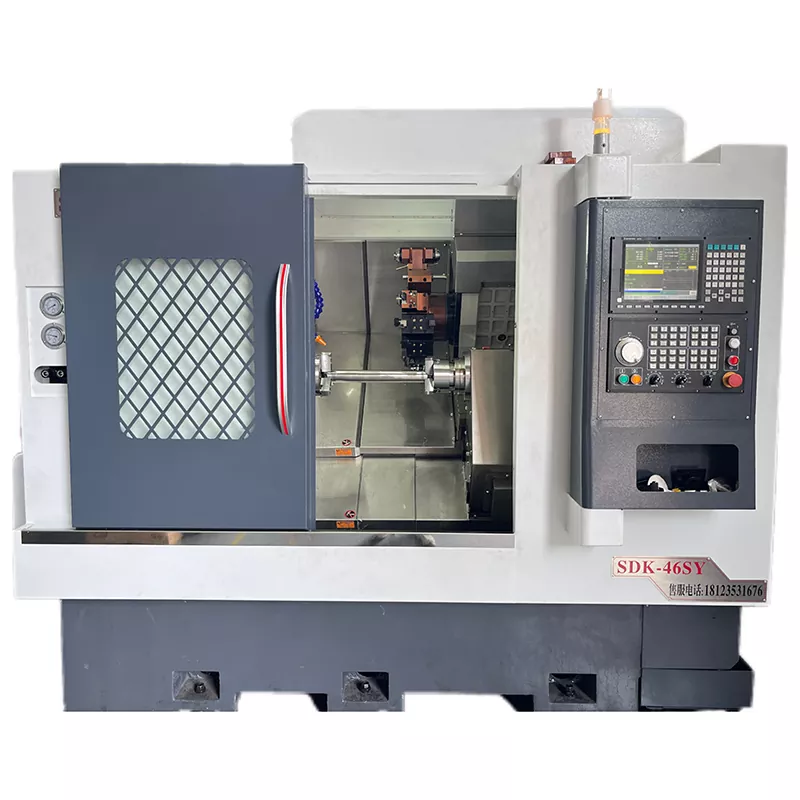

Tools de máquinas CNC de um pico duplo

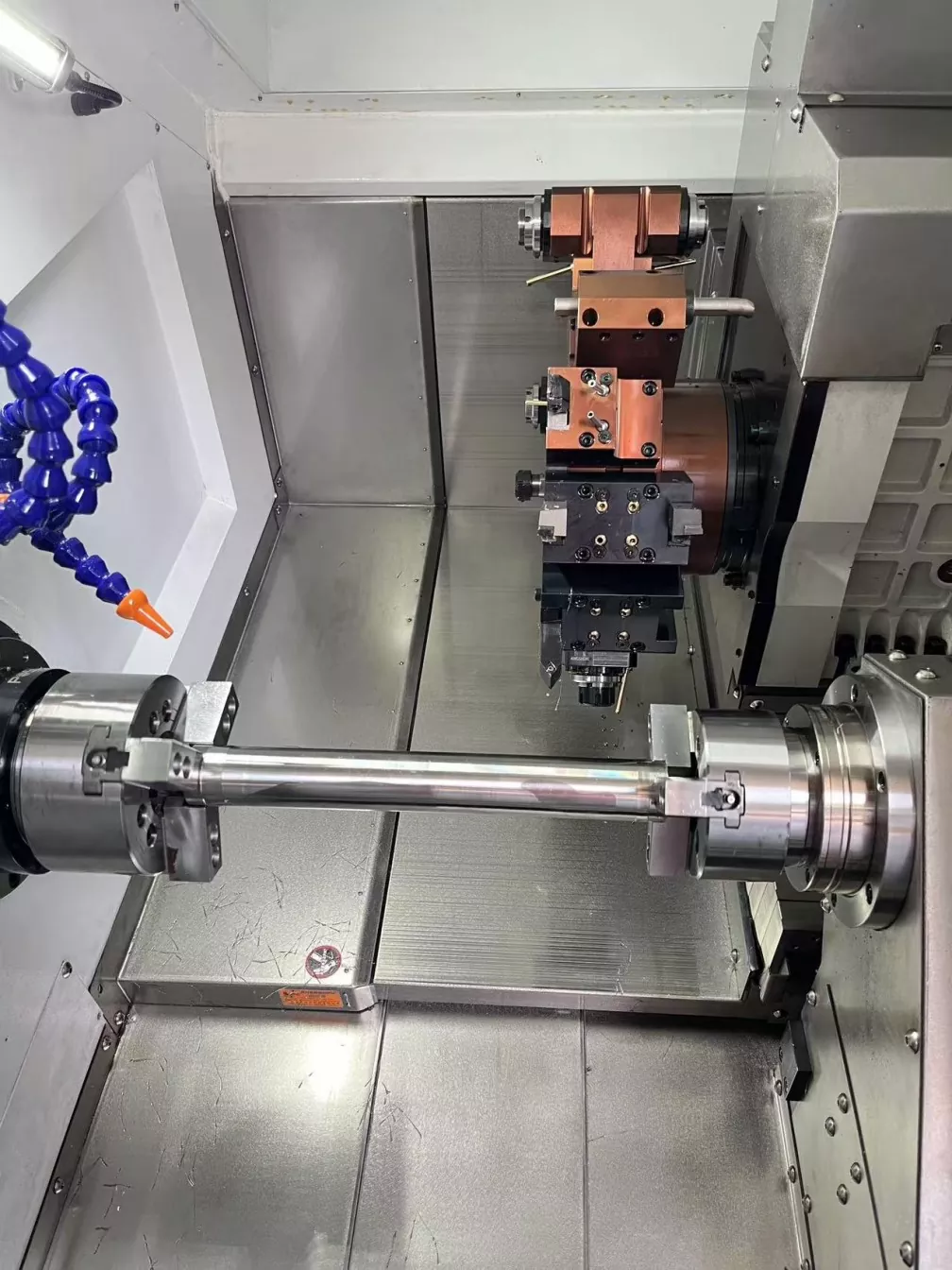

Machine-Machine Tools CNC de um pico duplo, como o nome sugere, a máquina-ferramenta é equipada com dois eixos e uma torre. O leito desse tipo de máquina -ferramenta geralmente é equipado com uma estrutura do eixo de trabalho e uma estrutura sub -face da peça de trabalho, além de uma torre móvel. A estrutura do eixo da peça de trabalho e a estrutura do sub -fixo da peça de trabalho são usadas respectivamente para pinçar e usinar peças de trabalho, enquanto o suporte da ferramenta é responsável por operações de corte.

Enviar consulta

Descrição do produto

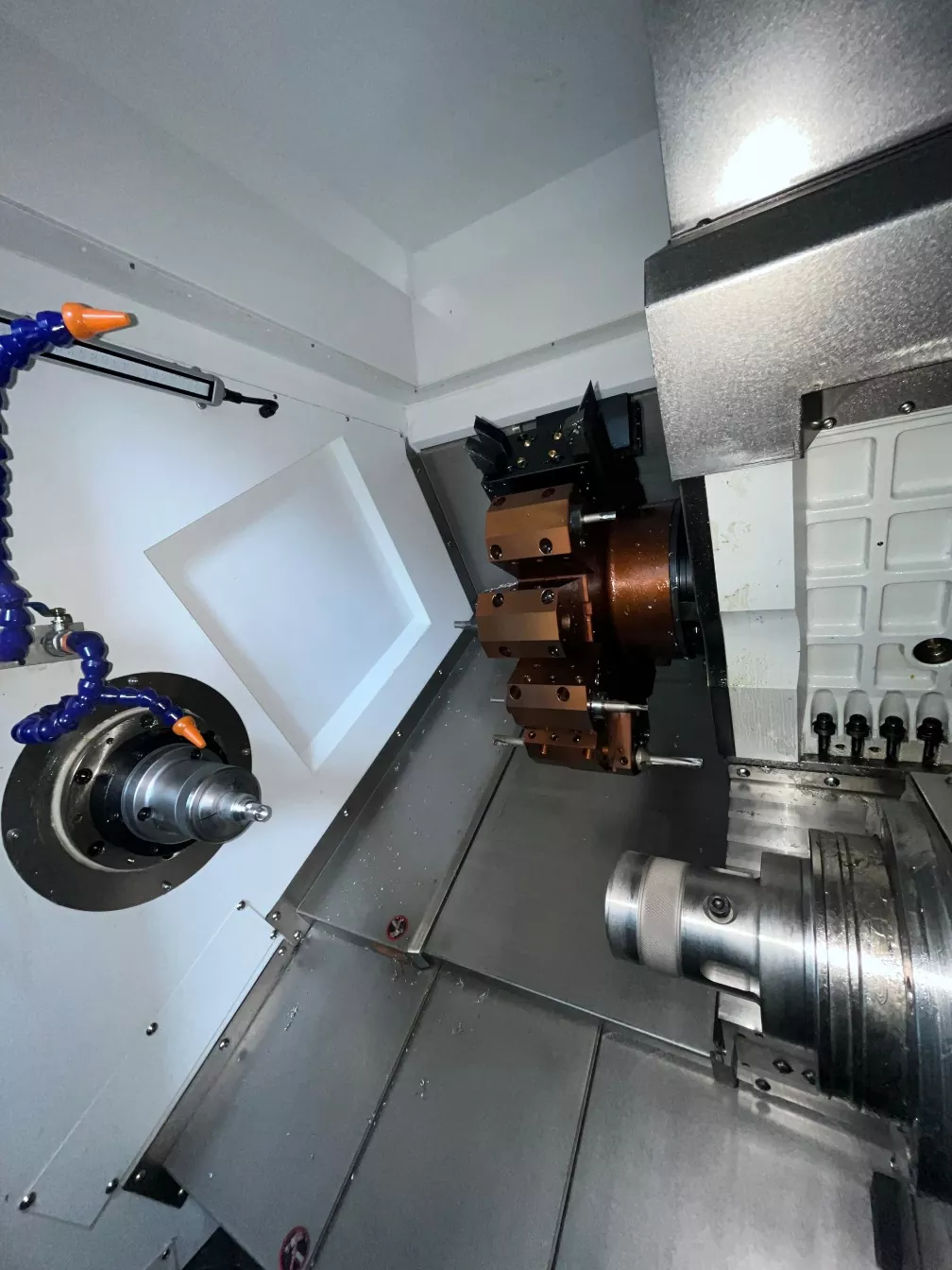

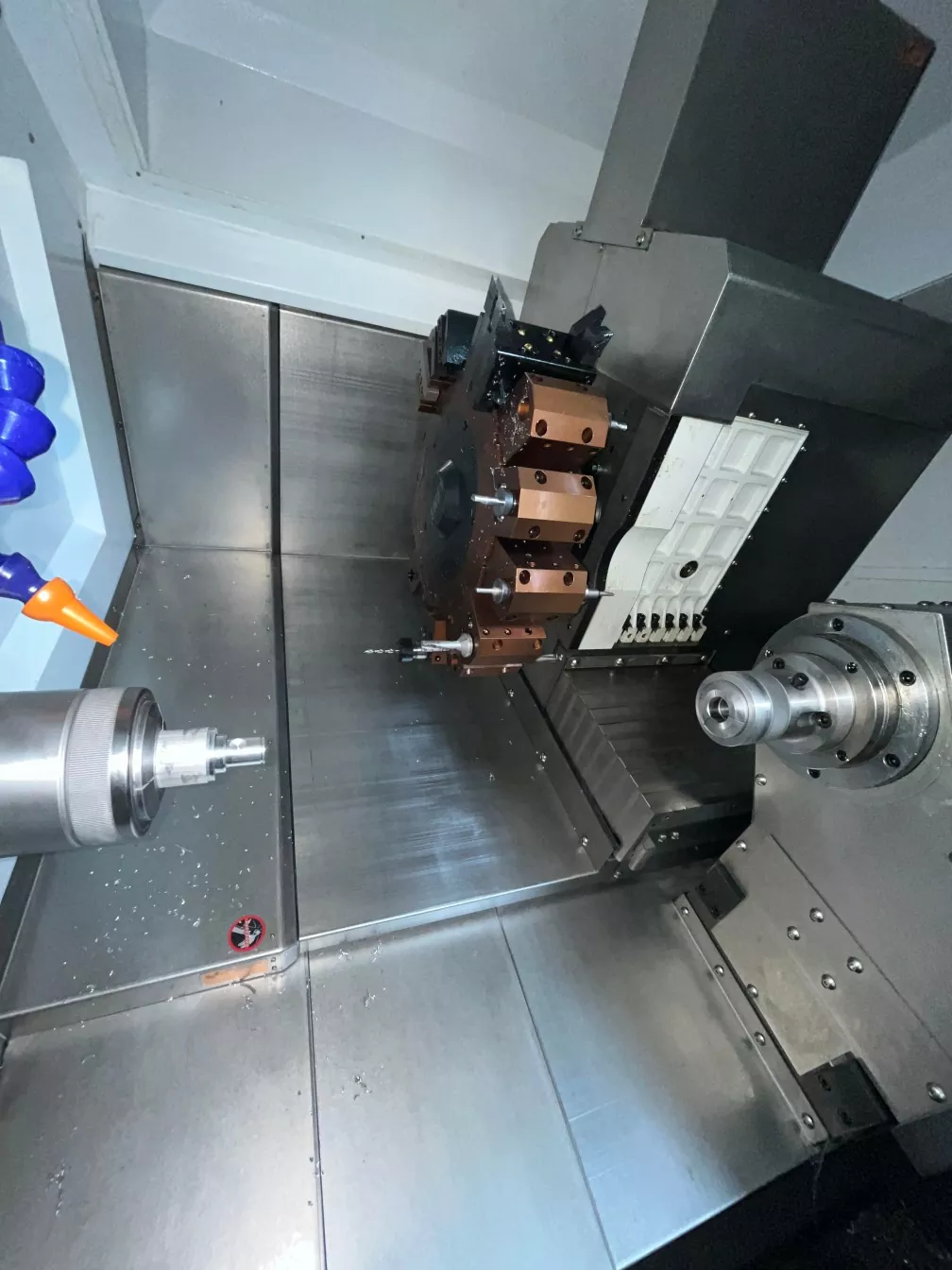

Comparado aos tornos tradicionais de CNC, as máquinas-ferramentas CNC de turre-turreto duplo têm um maior grau de automação. Ele pode obter processamento automatizado por meio de programação, redução de intervenção e erros manuais e melhoria da precisão e estabilidade do processamento. A torre pode ser instalada no assento do trilho deslizante com deslocamento para cima e para baixo, para a esquerda e direita, de modo a passar para a posição apropriada de acordo com os requisitos de processamento. Ao mover a torre, a máquina -ferramenta pode concluir a usinagem de ambas as extremidades da peça de trabalho, melhorando ainda mais a flexibilidade da usinagem.

Parâmetro do produto （Especificação）

Capacidade de processamento	46sy
Gire o corpo da cama	Φ500
O maior processamento de diâmetro	Φ350
O comprimento máximo de processamento	400mm
Fuso
Nariz do fuso	A2-5
Abertura da barra	Φ45
Velocidade do eixo	0-4500
Motor auxiliar do fuso	A2-4 (eixo do motor)
Abertura da barra	Φ36
Velocidade do eixo	0-5000
Precisão mecânica
Repita a precisão do posicionamento	± 0,005
Disparo do eixo	≤0,005/100mm
Conjunto do eixo	≤0,005/100mm
X, z mira	≤0,005/100mm
X/Z eixo de velocidade rápida	24m/min
Golpe axial
AVC do eixo x	220mm
Golpe de eixo z	420mm
Viagem Y-eixo	± 45 mm/± 50 mm
Energia motora
Eixo (servo) e motor	7.5kW
X eixo (servo) e motor	3.1kW
Eixo z (servo) e motor	3.1kW
Y eixo (servo) e motor	2.4kW
Limite
Limite	BMT45/55
Outro
Peso	4200kg
Dimensões mecânicas	245017502120

Festure e aplicação de produto

As máquinas-ferramentas CNC de turre-turreto duplo são amplamente utilizadas na usinagem de peças em indústrias como rolos, equipamentos esportivos, máquinas agrícolas e componentes automotivos. Essas indústrias têm altos requisitos para a precisão da usinagem e a eficiência das peças, e as máquinas -ferramentas CNC de torre única dupla são a escolha ideal para atender a essas necessidades.
