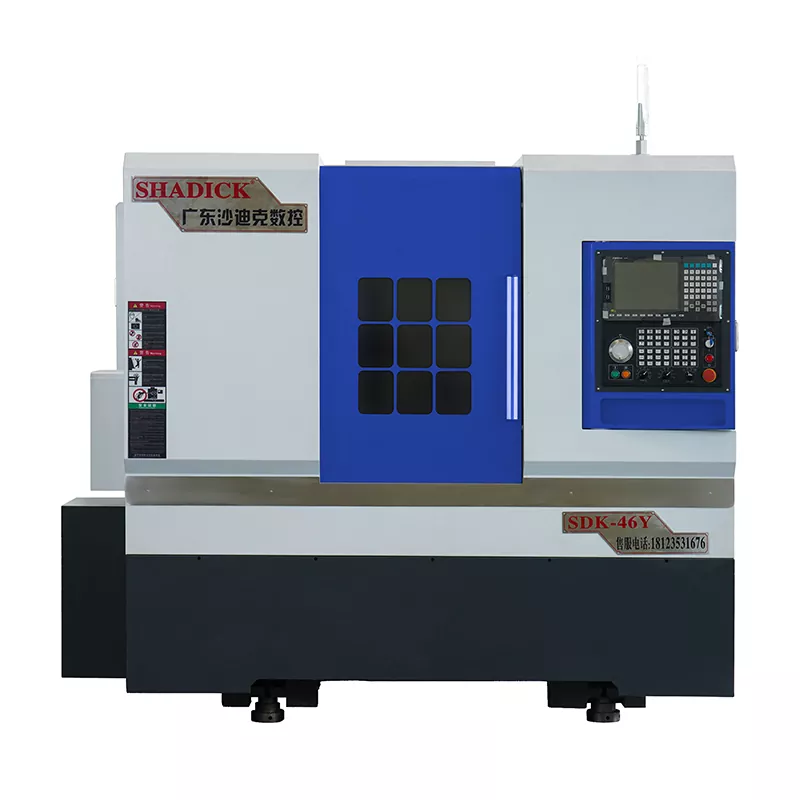

Máquina CNC composta composta de 46 caudas

A máquina CNC composta de 46 caudas compostas é uma peça de equipamento comumente usada na indústria de fabricação, combinando as funções de girar, fresar, perfurar, tocar e muito mais, permitindo a conclusão de várias tarefas com uma única configuração. Nosso centro de viragem é particularmente adequado para processar peças complexas, como componentes delgados e superfícies curvas complexas, que geralmente são difíceis de alcançar com alta eficiência e precisão usando métodos tradicionais de usinagem.

Enviar consulta

Descrição do produto

A máquina CNC composta de 46 caudas compostas de turno pode obter simultaneamente funções compostas de virar com vários processos, como girar, fresar, perfurar, tocar, balançar e caçar.

O eixo C do eixo é equipado com um codificador de anel magnético de alta resolução, permitindo a indexação contínua (com uma precisão de indexação de até 0,01 graus). É montado coaxialmente com a máquina-ferramenta para garantir a precisão do posicionamento e a alta confiabilidade do eixo C.

Ele adota um projeto protetor totalmente fechado, que protege efetivamente componentes importantes, como parafusos, guias e rolamentos. É esteticamente agradável, estável e durável.

Ele usa o sistema operacional Taiwan Syntec, que permite o posicionamento rápido durante a operação de alta velocidade, melhorando efetivamente a eficiência e a precisão da indexação.

Parâmetro do produto （Especificação）

Capacidade de processamento	46y
Gire o corpo da cama	Φ450
O maior processamento de diâmetro	Φ350
Fuso
Nariz do fuso	A2-5
Abertura da barra	Φ46
Velocidade do eixo	0-6000
Precisão mecânica
Repita a precisão do posicionamento	± 0,005
Disparo do eixo	≤0,005/100mm
Conjunto do eixo	≤0,005/100mm
X, z mira	≤0,005/100mm
X/Z eixo de velocidade rápida	24m/min
Viagens no banco da cauda
Especificação de manga	Mo's 5#
Viagens no banco da cauda	370mm
Método de movimento do assento da cauda	Slider
Distância superior de Chuck	450mm
Faixa de pressão do assento da cauda	5-20 kg
Itinerário superior	120mm
Estrutura do assento da cauda	Tipo de manga de precisão
Golpe axial
AVC do eixo x	250mm
Golpe de eixo z	510mm
Aquecimento do eixo Y.	± 35 mm
Energia motora
Eixo (servo) e motor	7.5kW
X eixo (servo) e motor	3.1kW
Eixo z (servo) e motor	3.1kW
Y eixo (servo) e motor	2.4kW
Motor da cabeça elétrica	5.5kW
15- Turreta de energia da estação (BMT40)	Rei CNC de Taiwan, China
Cabeça de energia 0 - Grau	2
Cabeça de energia 90 - Grau	2
Outro
Peso	3600kg
Dimensões mecânicas	285017802040

Festure e aplicação de produto

O complexo de turnê com tailstock é um equipamento de usinagem versátil que combina as funções de girar e mover e possui um dispositivo de estoque para apoiar o processamento de várias peças de trabalho. Esta alta precisão, alta eficiência e capacidade e capacidade de alta eficiência e capacidade de processamento de peças de trabalho em forma de complexo o tornam amplamente utilizado em vários setores.

Detalhes da produção

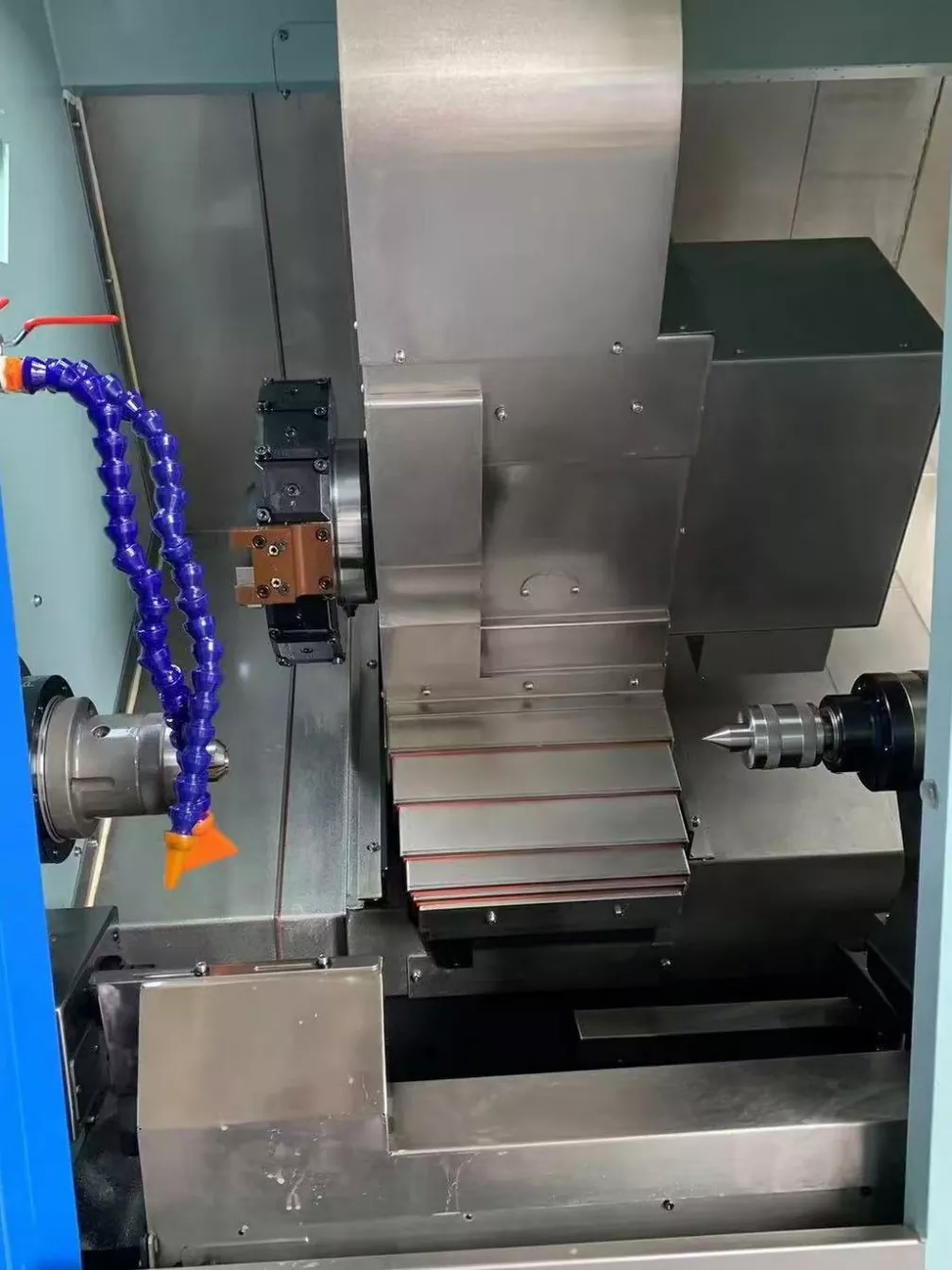

Máquina interna da máquina composta composta de 46 caudas composta de máquina de máquina-ferramenta.

A torre de 15 estação pode carregar mais ferramentas. Ao usinar peças complexas, não há necessidade de alterar frequentemente as ferramentas, o que reduz o tempo de inatividade causado pela alteração da ferramenta e melhora a eficiência da usinagem.
