Máquina CNC composta composta de 52 caudas

Máquina CNC composta de shadick de 52 caudas composta pode ser configurada de maneira flexível com o estoque hidráulico comum ou programável, de acordo com as necessidades do cliente. É fácil operar, mas sua flexibilidade e precisão são limitadas; O estoque hidráulico programável, por outro lado, depende do controle avançado de programação para obter alta precisão e usinagem flexível, atendendo a requisitos complexos.

Enviar consulta

Descrição do produto

O eixo y da torre de potência da máquina CNC composta de Milltock de 52 caudas Shadick é controlada por 4 guias lineares ou guias duplos endurecidos, o que melhora significativamente a precisão e a alta rigidez.

Está equipado com um estoque hidráulico programável. Com apenas uma pressão de um botão, você pode estender ou retrair o estoque, facilitando a preensão das peças de trabalho. Possui controle de duas velocidades (rápido e lento).

Ele tem a função da usinagem de ligação de quatro eixos para girar, fresar, perfurar, tocar etc., e pode concluir a perfuração e a batida nas extremidades do eixo das peças.

A torre de energia pode ser usada para usinar peças de alta rigidez. A verdadeira cabeça de energia do eixo y pode ser combinada com a função composta de giro para as peças complexas da máquina.

Ele pode executar uma usinagem de precisão em escala grande em peças de aço e aço inoxidável, além de perfurar e bater nas extremidades do eixo. A máquina com um estoque pode processar peças de eixo longo.

Existe um módulo de função da ferramenta elétrica no lado que pode executar funções como perfuração, tapping e moagem, permitindo perfuração precisa e moagem de várias partes do eixo.

O motor da cabeça elétrica possui uma potência de 5,5 kW e está equipado com um sistema de resfriamento independente. Sua velocidade de rotação máxima pode atingir 8.000 revoluções por minuto. Ele pode executar a usinagem de 24 horas sem superaquecer ou acionar um alarme.

Parâmetro do produto (especificação)

Capacidade de processamento	52y
Gire o corpo da cama	Φ500
O maior processamento de diâmetro	Φ350
Fuso
Nariz do fuso	A2-6
Abertura da barra	Φ52
Velocidade do eixo	0-6000
Precisão mecânica
Repita a precisão do posicionamento	± 0,005
Disparo do eixo	≤0,005/100mm
Conjunto do eixo	≤0,005/100mm
X, z mira	≤0,005/100mm
X/Z eixo de velocidade rápida	24m/min
Viagens no banco da cauda
Especificação de manga	Mo's 5#
Viagens no banco da cauda	420mm
Método de movimento do assento da cauda	Slider
Distância superior de Chuck	450mm
Faixa de pressão do assento da cauda	5-20 kg
Itinerário superior	120mm
Estrutura do assento da cauda	Tipo de manga de precisão
Golpe axial
AVC do eixo x	260mm
Golpe de eixo z	520mm
Aquecimento do eixo Y.	± 45 mm/± 50 mm
Energia motora
Eixo (servo) e motor	11kw
X eixo (servo) e motor	3.1kW
Eixo z (servo) e motor	3.1kW
Y eixo (servo) e motor	2.4kW
Motor da cabeça elétrica	5.5kW
12- Turreta de energia da estação (BMT45)	Rei CNC de Taiwan, China
Cabeça de energia 0 - Grau	2
Cabeça de energia 90 - Grau	2
Outro
Peso	3700kg
Dimensões mecânicas	285017802040

Recurso e aplicação do produto

A máquina-ferramenta composta de turno-monte possui inerentemente alta eficiência e multifuncionalidade. É capaz de concluir uma variedade de tarefas de usinagem em um único aperto, tornando -o altamente adequado para as indústrias de manufatura que exigem produção eficiente. É aplicável à usinagem de eixo longo em indústrias como peças automotivas, indústria de transmissão e geração de energia eólica.

Detalhes da produção

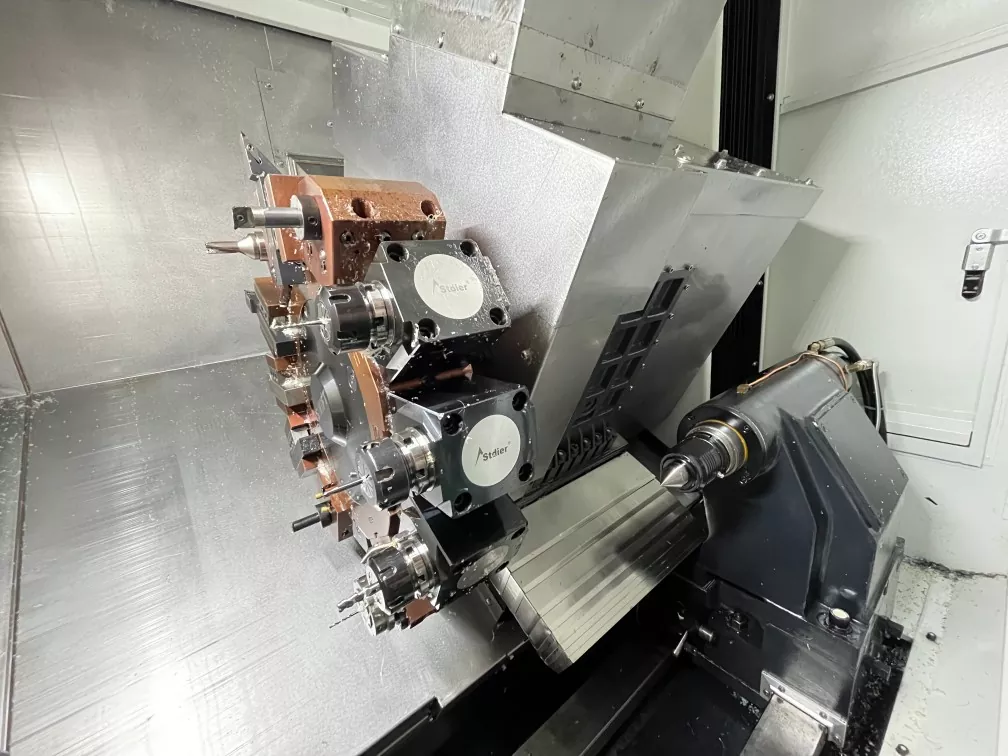

Máquina CNC composta de 52 caudas composta Máquina CNC Estrutura interna da máquina-ferramenta ， A torre acionada por servo BMT55 melhora a confiabilidade da indexação e garante a alta rigidez durante a moagem.
