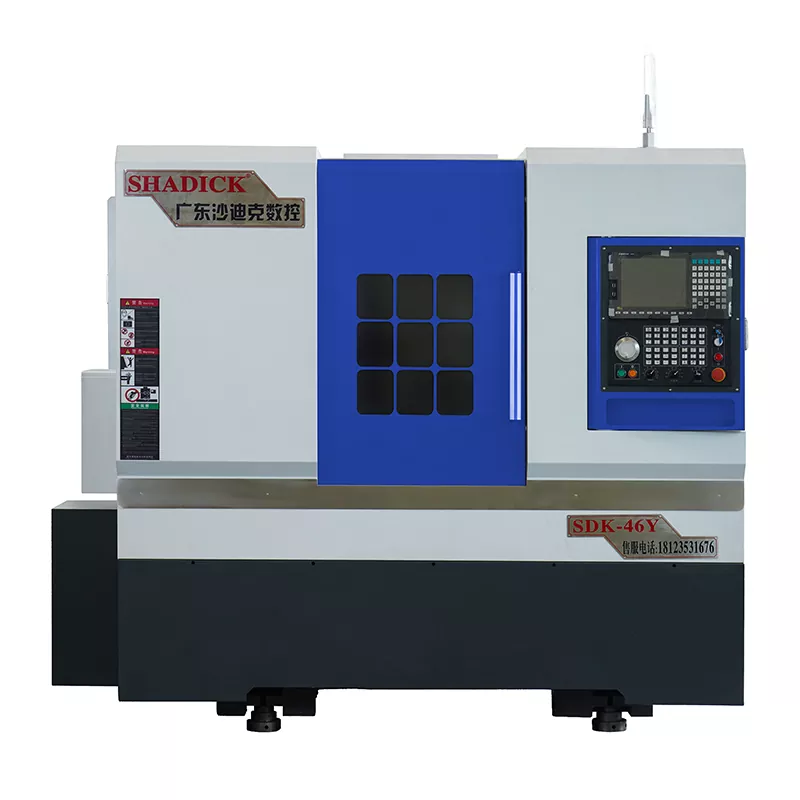

46 que virar e mover composto CNC Machine Tools

A Shadick não apenas fornece apenas 46 que viram e com um composto de moagem CNC Machine Tools, mas também se destaca em serviços personalizados. Nossa equipe técnica projetará cuidadosamente o fluxo do processo, configurará ferramentas e planejará soluções de automação com base nas necessidades específicas de cada cliente, fornecendo verdadeiramente uma solução de "parada única" para todos os clientes. Escolher Shadick significa escolher um parceiro de fabricação que possa obter operações eficientes e sem preocupações.

Enviar consulta

Descrição do produto

Nossos compostos CNC-Machine Tools CNC de 46 que viram e moagem utilizam o verdadeiro controle da torre de energia do eixo Y para executar a usinagem de peças complexas.

Cada eixo é equipado com guias lineares de alta precisão importados, parafusos de rolo e rolamentos de precisão.

Ele pode executar a usinagem de precisão em larga escala de peças de aço e aço inoxidável, além de perfurar e bater nas extremidades do eixo.

O eixo y da torre de energia acoplada direta adota controle de trilho de 4 fios/duplo trilho duro, o que melhora bastante a precisão e a alta rigidez.

Parâmetro do produto （Especificação）

Capacidade de processamento	46y
Gire o corpo da cama	Φ450
O maior processamento de diâmetro	Φ350
Fuso
Nariz do fuso	A2-5
Abertura da barra	Φ46
Velocidade do eixo	0-6000
Precisão mecânica
Repita a precisão do posicionamento	± 0,003
Disparo do eixo	≤0,005/100mm
Conjunto do eixo	≤0,005/100mm
X, z mira	≤0,005/100mm
X/Z eixo de velocidade rápida	24m/min
Golpe axial
Raio do eixo x	250mm
Golpe de eixo z	400mm
Aquecimento do eixo Y.	± 35 mm
Energia motora
Eixo (servo) e motor	7.5kW
X eixo (servo) e motor	3.1kW
Eixo z (servo) e motor	3.1kW
Y eixo (servo) e motor	2.4kW
Motor da cabeça elétrica	5.5kW

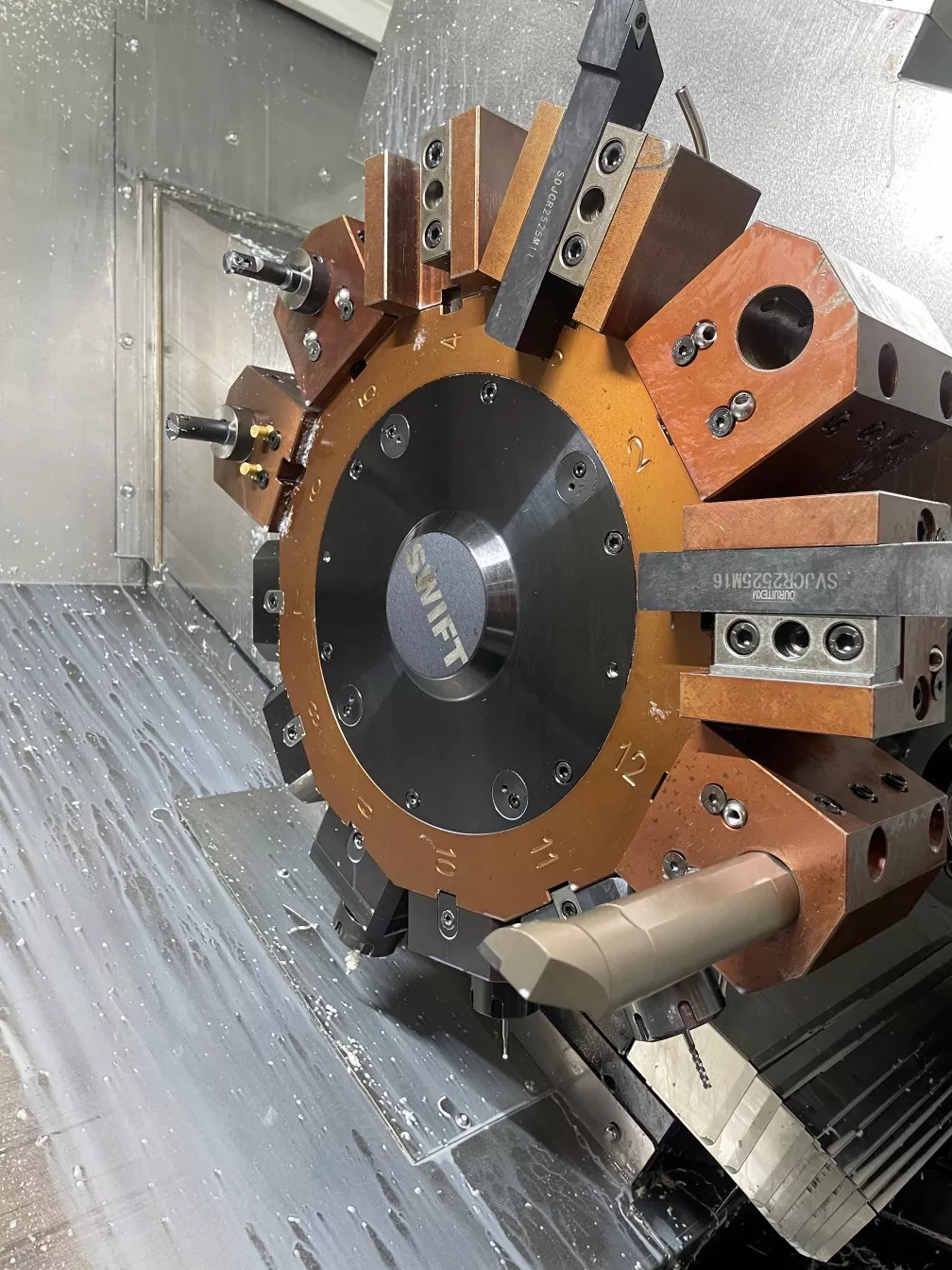

12 - Turreta de energia da estação (BMT40)	Rei CNC de Taiwan, China
Cabeça de energia 0 - Grau	2
Cabeça de energia 90 - Grau	2
Outro
Peso	3600kg
Dimensões mecânicas	273017101920

Festure e aplicação de produto

O composto Shadick 46 que virou e composto de moagem CNC Machine Tools combina as funções de um torno e um centro de usinagem. Ele foi projetado especificamente para lidar com produtos com altos requisitos para precisão, concordância e coaxialidade. Geralmente, é usado para processar peças de reposição em áreas como as indústrias de fabricação automotiva, aeroespacial e de molde. Com um único aperto, ele pode concluir o processamento de peças complexas, diminuindo o tempo de produção e reduzindo os custos.

Detalhes da produção

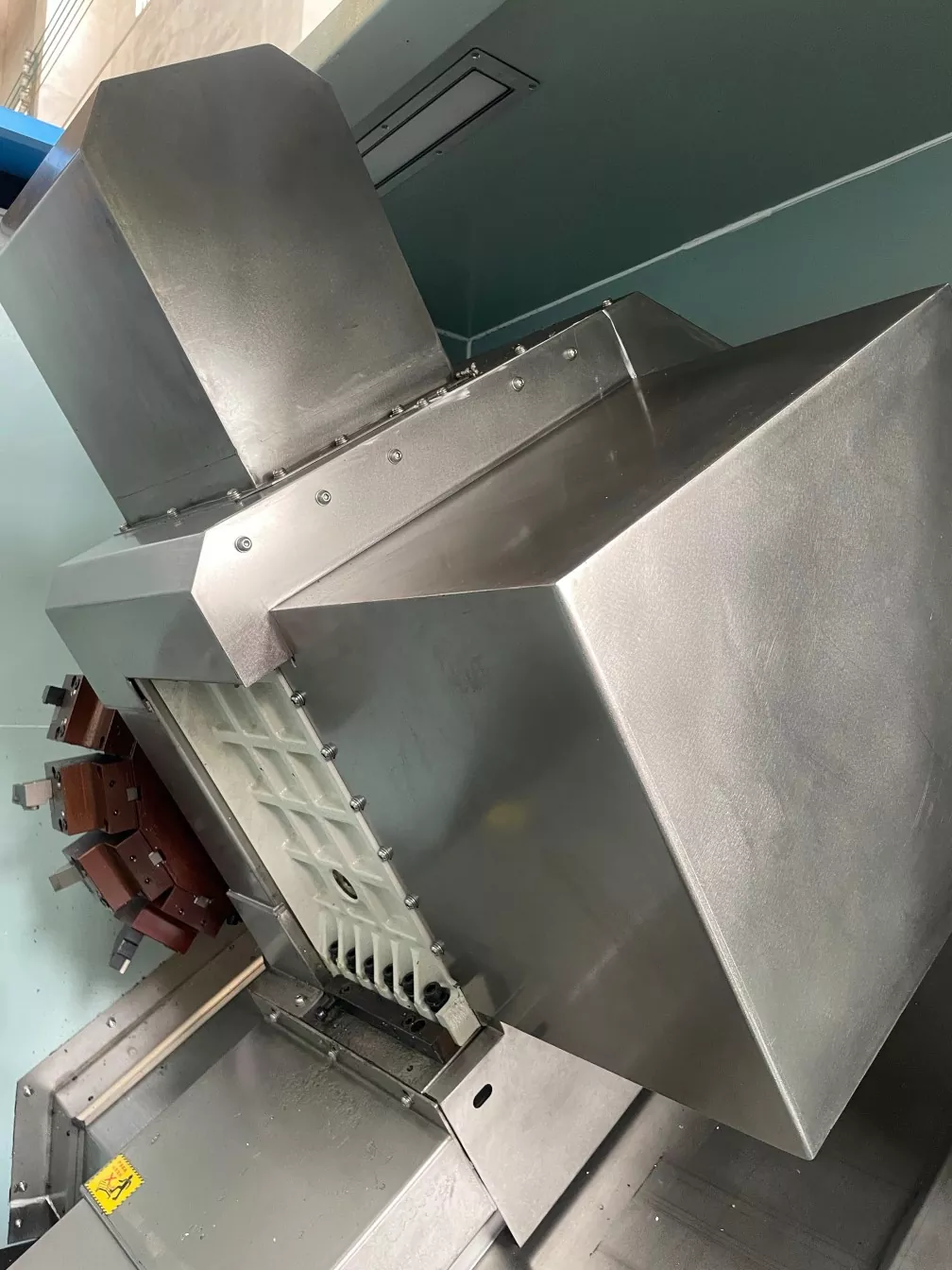

46 Viragem e composto de moagem CNC Machine Tools Exibição de estrutura interna

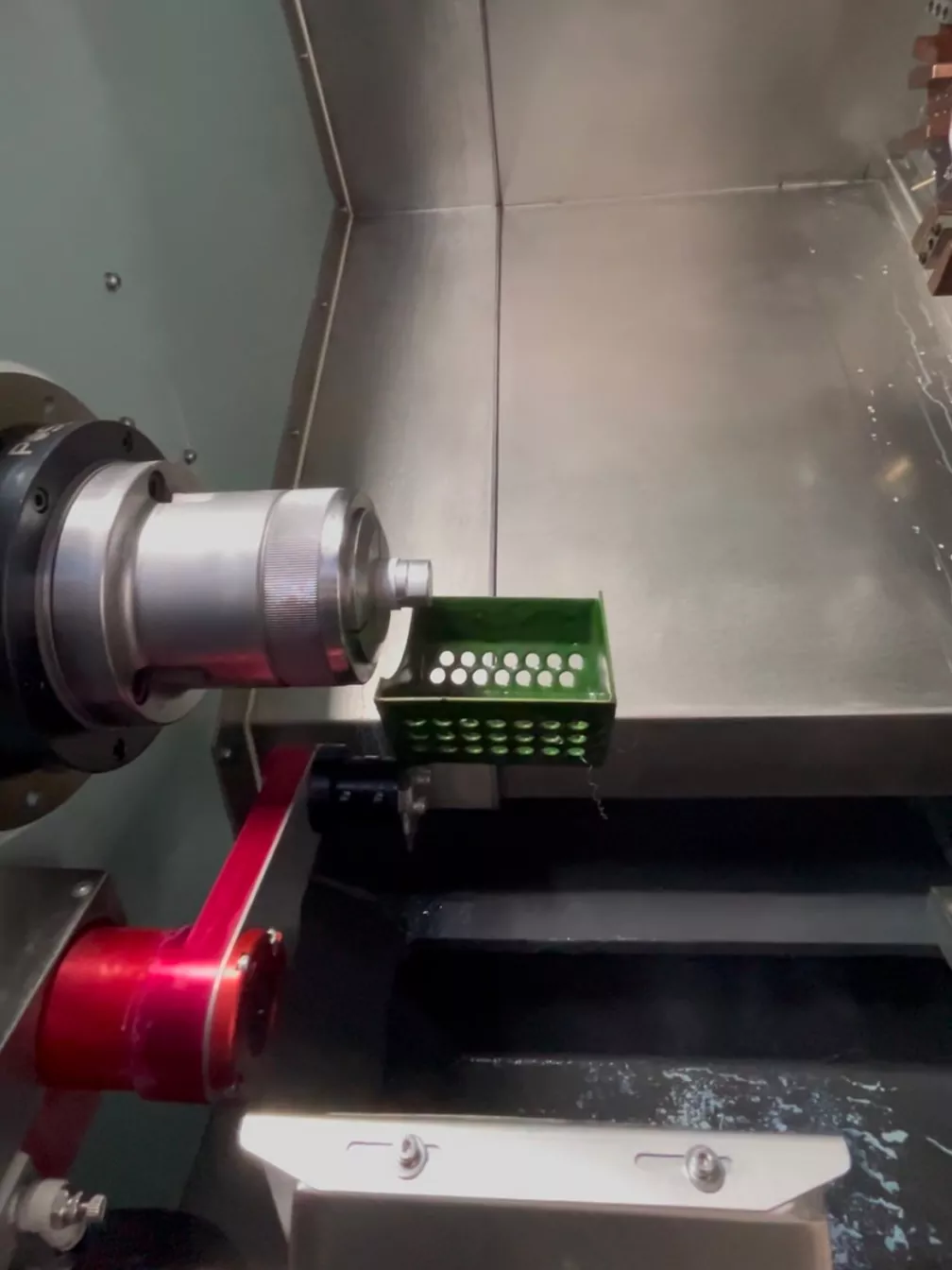

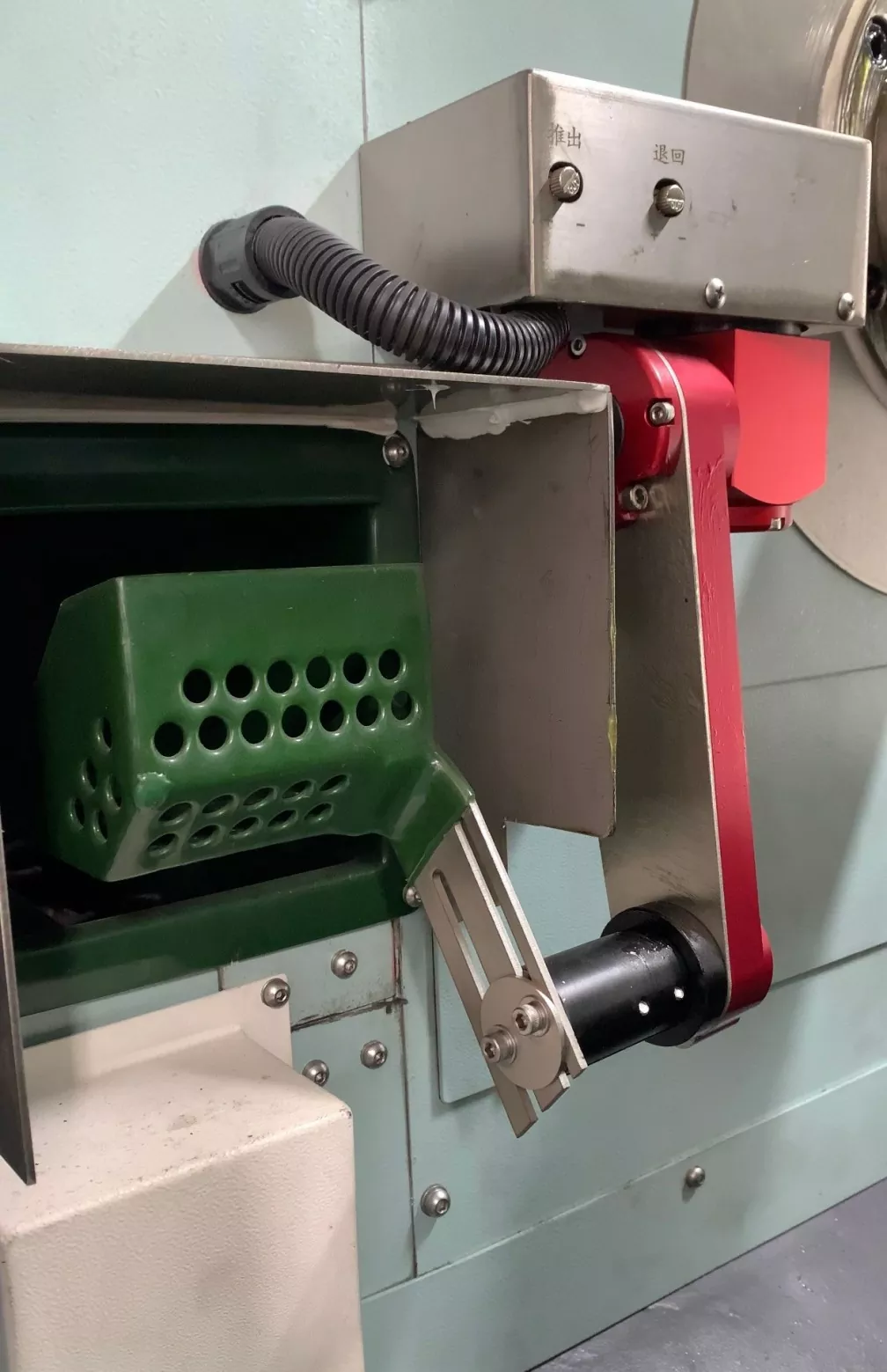

Nosso equipamento permite a instalação opcional de um coletor de peça de trabalho e um alimentador automático de acordo com as necessidades dos clientes, que podem economizar tempo e trabalho e reduzir custos.
