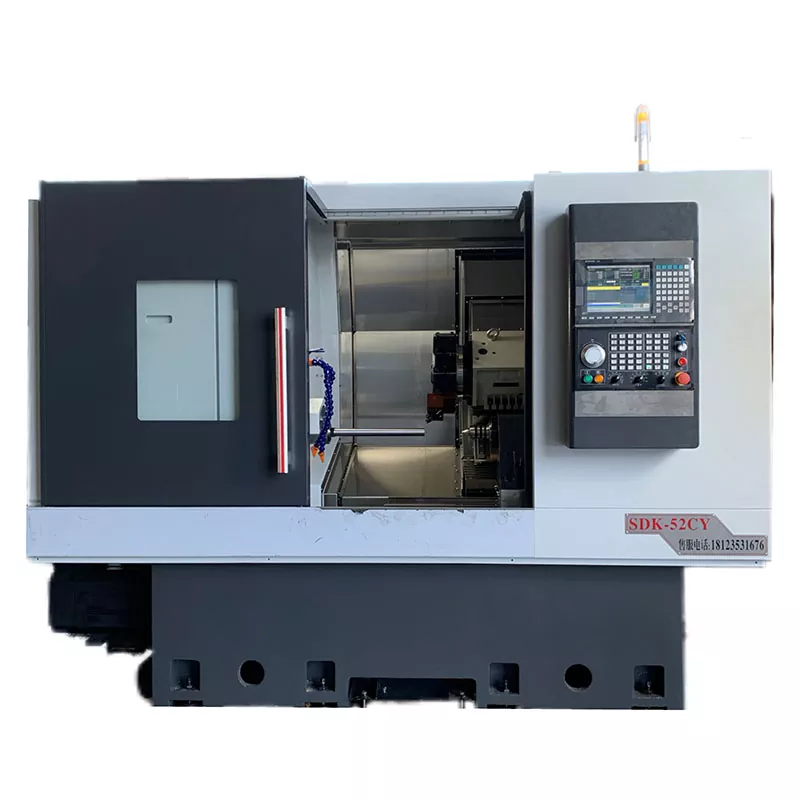

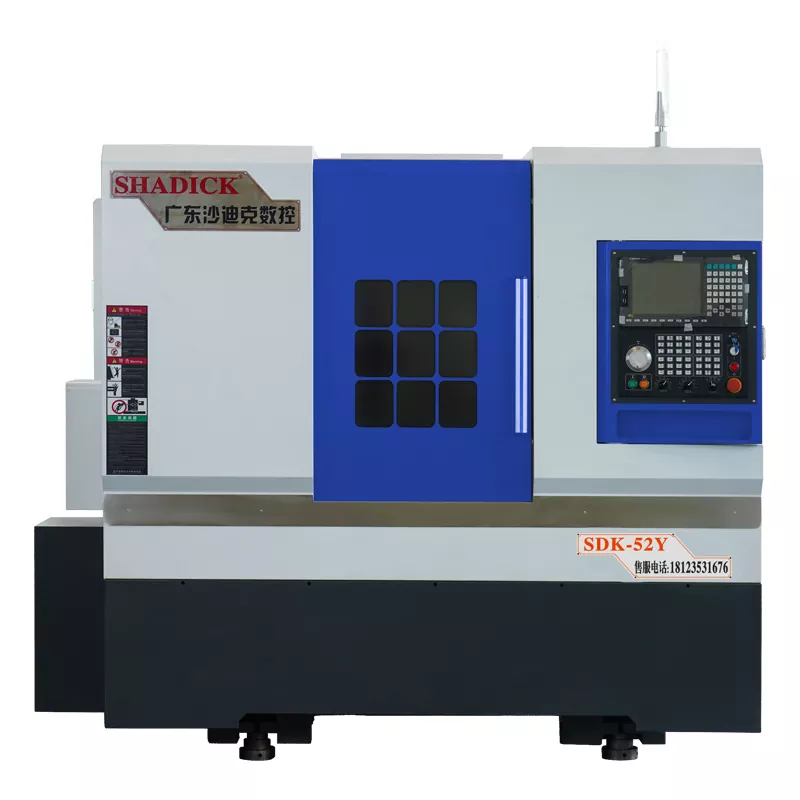

Composto CNC-Machine Turn-Mill de eixo Y interpolado

O composto interpolado do eixo do eixo y-sill Machine Tools CNC, como um modelo avançado dentro da série de máquinas complexas de torno-mol, aproveita seu método exclusivo de processamento, que combina o movimento flexível para a integração X com a integração X com o máquina de máquinas precisas. Esse design inovador não apenas aumenta significativamente a eficiência da produção, mas também alinha perfeitamente com as demandas urgentes da fabricação moderna para uma produção eficiente e de alta qualidade.

Enviar consulta

Descrição do produto

Nossas máquinas-ferramentas CNC de composto de eixo Y interpoladas são equipadas com guias lineares de alta precisão importados, parafusos, parafusos de rolo e rolamentos de precisão.

Ele explora totalmente as maiores vantagens de quatro - eixo de corte de ligação pesada e alta rigidez.

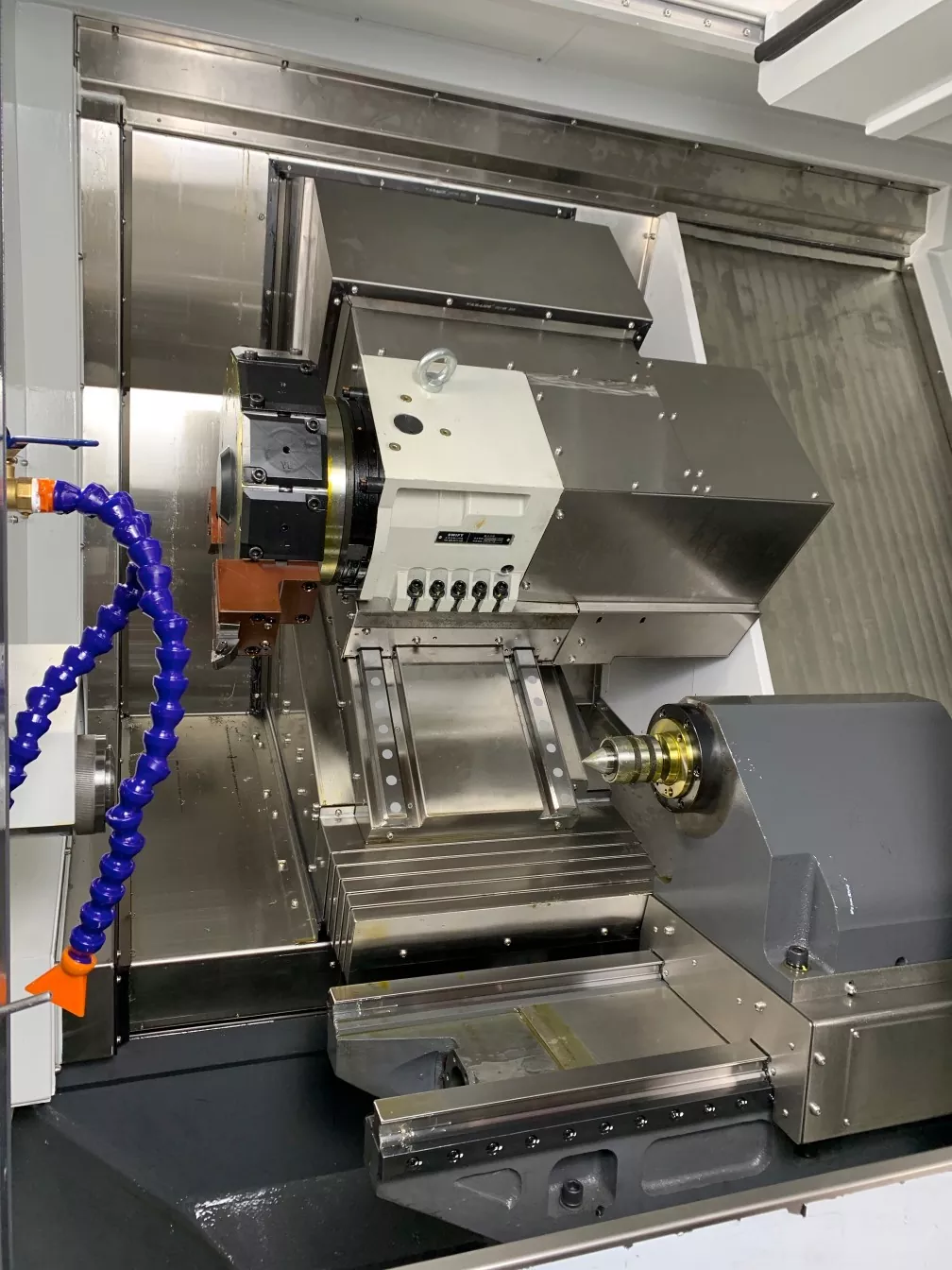

Esta é uma máquina de usinagem de composto de giro com uma torre de energia do eixo y interpolada e um centro de estoques, um novo modelo que substitui a máquina de eixo y reto.

O Centro de Tailstock Hydraulic Programmable permite que a operação de uma chave se estenda ou se retrai, facilitando o aperto fácil da peça de trabalho. Possui controle de duas velocidades (rápido e lento).

A torre de potência é usada para usinar peças de alta rigidez, e a cabeça de energia do eixo y interpolada pode ser usada em combinação com a função composta de giro para a máquina de fazer peças complexas.

O leito da máquina-ferramenta adota um projeto de trilho alto-baixo com uma proporção de ângulo de 15:30 graus, o que pode garantir efetivamente que a máquina-ferramenta não se deforme durante a operação de longo prazo e apresenta boa rigidez e forte estabilidade.

Parâmetro do produto （Especificação）

Capacidade de processamento	52cy
Gire o corpo da cama	Φ600
O maior processamento de diâmetro	Φ350
Fuso
Nariz do fuso	A2-6
Abertura da barra	Φ52
Velocidade do eixo	0-4500
Precisão mecânica
Repita a precisão do posicionamento	± 0,005
Disparo do eixo	≤0,005/100mm
Conjunto do eixo	≤0,005/100mm
X, z mira	≤0,005/100mm
X/Z eixo de velocidade rápida	24m/min
Viagens no banco da cauda
Especificação de manga	Mo's 4#
Viagens no banco da cauda	500mm
Método de movimento do assento da cauda	Slider
Distância superior de Chuck	630mm
Faixa de pressão do assento da cauda	5-20 kg
Itinerário superior	120mm
Estrutura do assento da cauda	Tipo de manga de precisão
Golpe axial
Raio de viagem do eixo x	260mm
Golpe de eixo z	620mm
Aquecimento do eixo Y.	﹢ 60mm﹣68mm
Energia motora
Eixo (servo) e motor	11kw
X eixo (servo) e motor	3.1kW
Eixo z (servo) e motor	3.1kW
Y eixo (servo) e motor	2.4kW
Motor da cabeça elétrica	5.5kW
Limite
Limite	BMT55
Outro
Peso	5000 kg
Dimensões mecânicas	290019502100

Festure e aplicação de produto

As máquinas-ferramentas CNC de composto de eixo Y interpoladas são amplamente utilizadas em várias indústrias de fabricação, especialmente no processamento de peças de alta precisão e complexas, como inserções de encaixe, peças automotivas, equipamentos médicos etc., que têm vantagens significativas. Além disso, também pode ser usado para processar peças com formas geométricas complexas, vários tamanhos e requisitos de alta precisão, como superfícies cilíndricas, superfícies cônicas, superfícies escalonadas, superfícies esféricas e outros tipos de superfícies rotativas.

Detalhes da produção

É acionado e controlado por uma haste de parafuso e um motor servo. As instruções do programa para movimento e impulso podem ser definidas e a operação é simples.

Ele adota o design de um estoque hidráulico programável, o que facilita a garantia da redondeza e da concordicidade ao processar peças de eixo ultra-longo e esbelto.

O estoque hidráulico programável pode controlar o movimento para frente e para trás e a parada do estoque de cauda através dos códigos M e K-Codes. Além disso, permite o ajuste arbitrário da pressão. É simples, conveniente, seguro e confiável.
